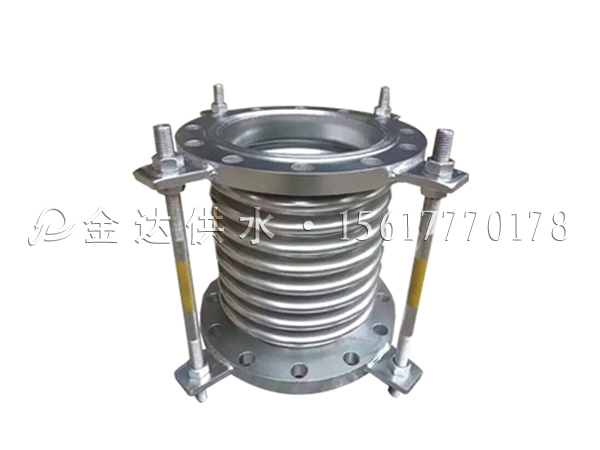

法兰式波纹补偿器

法兰式波纹补偿器，习惯上也叫膨胀节，或伸缩节。由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。主要用在各种管道中，它能够补偿管道的热位移，机械变形和吸收各种机械振动，起到降低管道变形应力和提高管道使用寿命的作用。波纹补偿器连接方式分为法兰连接和焊接两种。直埋管道补偿器一般采用焊接方式（地沟安装除外）

检测

由于不同类型的波纹补偿器补偿形式不同，主要有轴向、横向、角向以及组合补偿方式。对同时存在多种位移的波纹补偿器，要对其各种位移进行合成，求出总等效轴向位移，检测是对总等效轴向位移而言。也就是说，波纹补偿器公称位移的检测是对总等效轴向位移检测。

通用类波纹管的公称位移，实际上就是波纹管给定的名义位移变形的能力。对于用波纹管制成的膨胀节(补偿器）、补偿器而言，通常称为补偿量，反映了波纹管吸收系统位移的能力，表示在一定条件下，产品所具有的最大的补偿能力。波纹管在正常工作时，要吸收系统位移而产生位移变形，同时还要保证一定次数的正常安全工作位移循环次数。因此波纹管在设计时，根据每一个波可以承受的位移大小，设计有一定的波纹数，当每个波都在均匀地承受位移载荷，没有局部超负荷时，波纹管可以正常的工作。设计合理时，可以保证一定的设计工作位移循环寿命次数。在JB/T 6169-92“金属波纹管”标准中，对此项性能的检测做出了规定。

法兰波纹补偿器作为一种柔性抗压管材安装于液体运输系统中，用于补偿管道或设备、设备连接端互相位移，吸收震动动能，可以具有减震、消声等作用，具有柔性好、品质轻、抗腐蚀、抗疲劳、耐高低温等多种特性。法兰波纹补偿器主要用途：自动化仪表信号管、自动化仪表电线保护管； 光学尺线路、工业传感器、电子设备线路保护管；电气线路的防护、热工仪表毛细管的防护及空芯髙压光缆的内支撑。法兰波纹补偿器特点：具有优良的柔软性、耐蚀性、耐热、抗磨损、抗拉性、防水性并提供电磁屏蔽性能
